Préhenseur à ventouses sous vide électrique VSH400/4 pour chariot élévateur électrique, charge max. 400 kg, SolidHub

Préhenseur à ventouses sous vide pour une manutention efficace des panneaux avec un chariot élévateur électrique

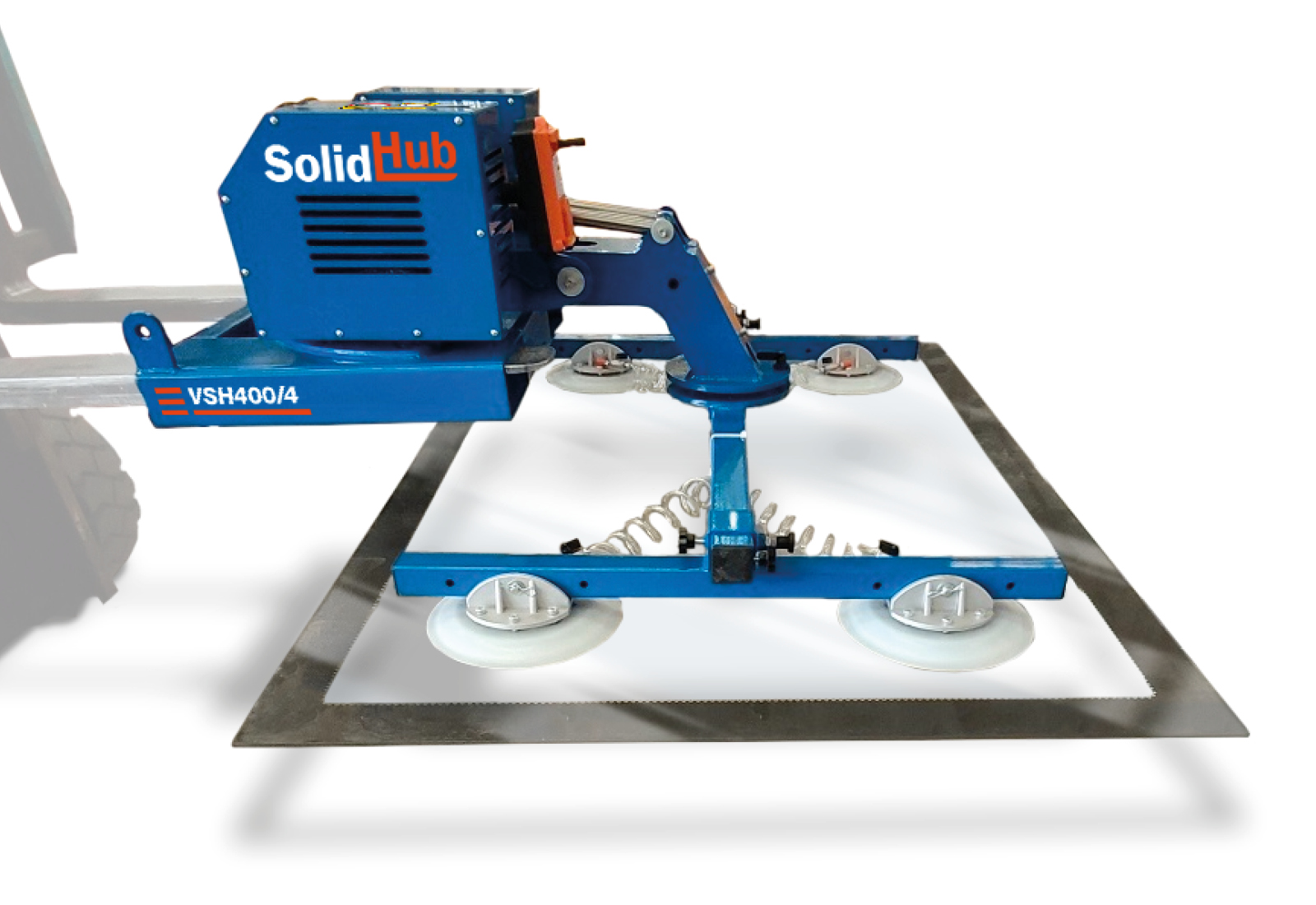

Le préhenseur à ventouses sous vide VSH400/4 de SolidHub permet de manipuler de manière sûre et contrôlée des panneaux et des pièces grand format avec un chariot élévateur électrique. Le préhenseur sous vide se glisse sur les fourches à l'aide des 190 mm x 90 mm poches intégrées pour chariot élévateur, puis est solidement vissé. Un système professionnel de levage par le vide est ainsi disponible en quelques minutes, sans modification du chariot élévateur électrique.

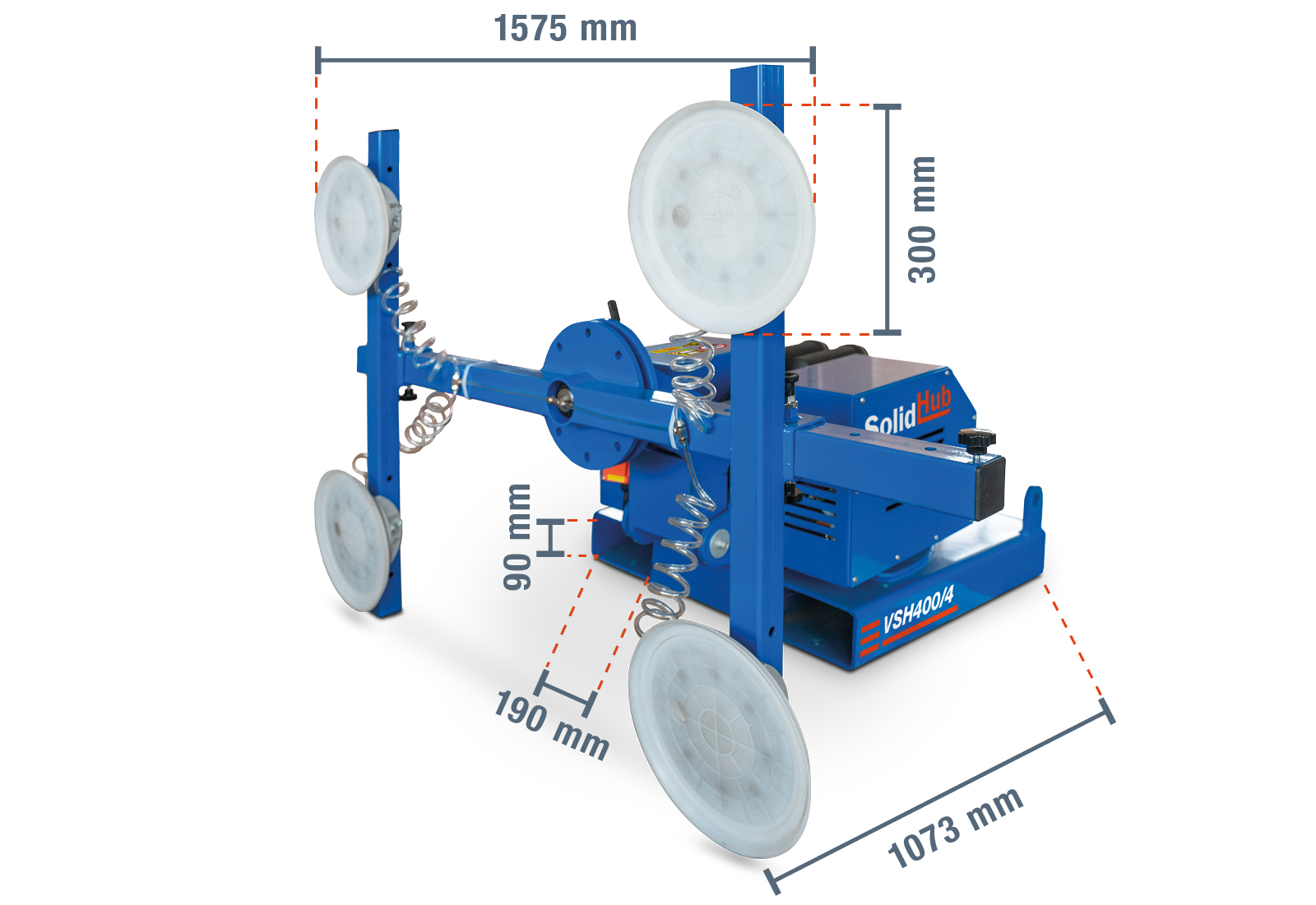

Avec ses dimensions de 1.575 mm x 1.073 mm x 656 mm, le préhenseur sous vide s'intègre dans les environnements de travail les plus variés. Il affiche un poids propre de 247 kg et une capacité de charge maximale de 400 kg. Le système convient donc aux tâches exigeantes de levage et de transport de pièces grand format.

Manipulation sûre de différents matériaux en panneaux

Le compresseur intégré alimente 4 ventouses en Silicone avec une pression de service constante de -0,7 bar et un débit de pompe de 45 l/min.. Chaque ventouse possède un diamètre de 300 mm et contribue, grâce à une répartition uniforme de la force, à une prise sûre de la pièce.

Le préhenseur sous vide convient à la manipulation de panneaux en verre, en bois, en plastique et en métal. Les matériaux étanches à l'air bénéficient d'une force de maintien élevée. En outre, les matériaux légèrement poreux ainsi que les surfaces légèrement irrégulières peuvent également être saisis de manière fiable. Le système peut ainsi être utilisé pour différents matériaux et applications.

Inclinaison, pivotement et rotation pour un positionnement précis

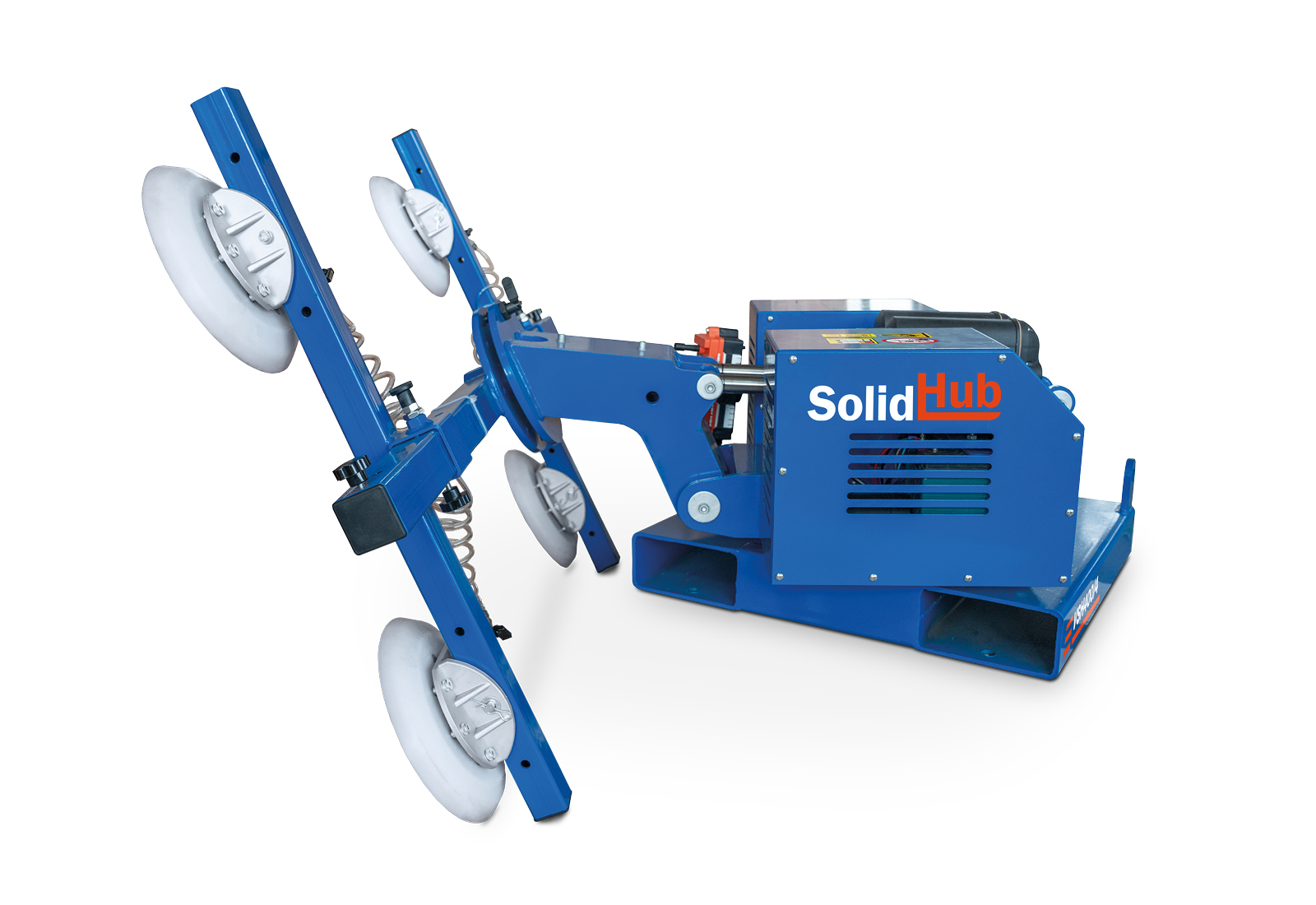

La charge saisie peut être inclinée électriquement de 90 °, ce qui permet de faire passer les pièces d'une position horizontale à une position verticale et inversement. La fonction de pivotement manuel sur 180 ° permet en outre d'orienter la charge latéralement. Pour un positionnement précis, la pièce peut également être tournée manuellement de 360 ° autour de son propre axe. La charge peut être bloquée dans différentes positions, ce qui  facilite la manutention.

Ces possibilités de réglage facilitent notamment les travaux de montage ainsi que le chargement et le déchargement de composants volumineux ou encombrants. Même dans des espaces exigus, les pièces peuvent être positionnées de manière contrôlée et précise.

Fonctionnement indépendant du réseau grâce aux batteries

Le préhenseur sous vide fonctionne indépendamment du secteur et est alimenté par deux accumulateurs au plomb-acide sans entretien. Chaque batterie présente une tension de 12 V. Le système de batteries possède une capacité nominale de 20 Ah, ce qui permet une autonomie de 6 - 7 h.

Après utilisation, les accumulateurs sont entièrement rechargés en 6 - 7 h.

Surveillance du vide et de l'état de la batterie

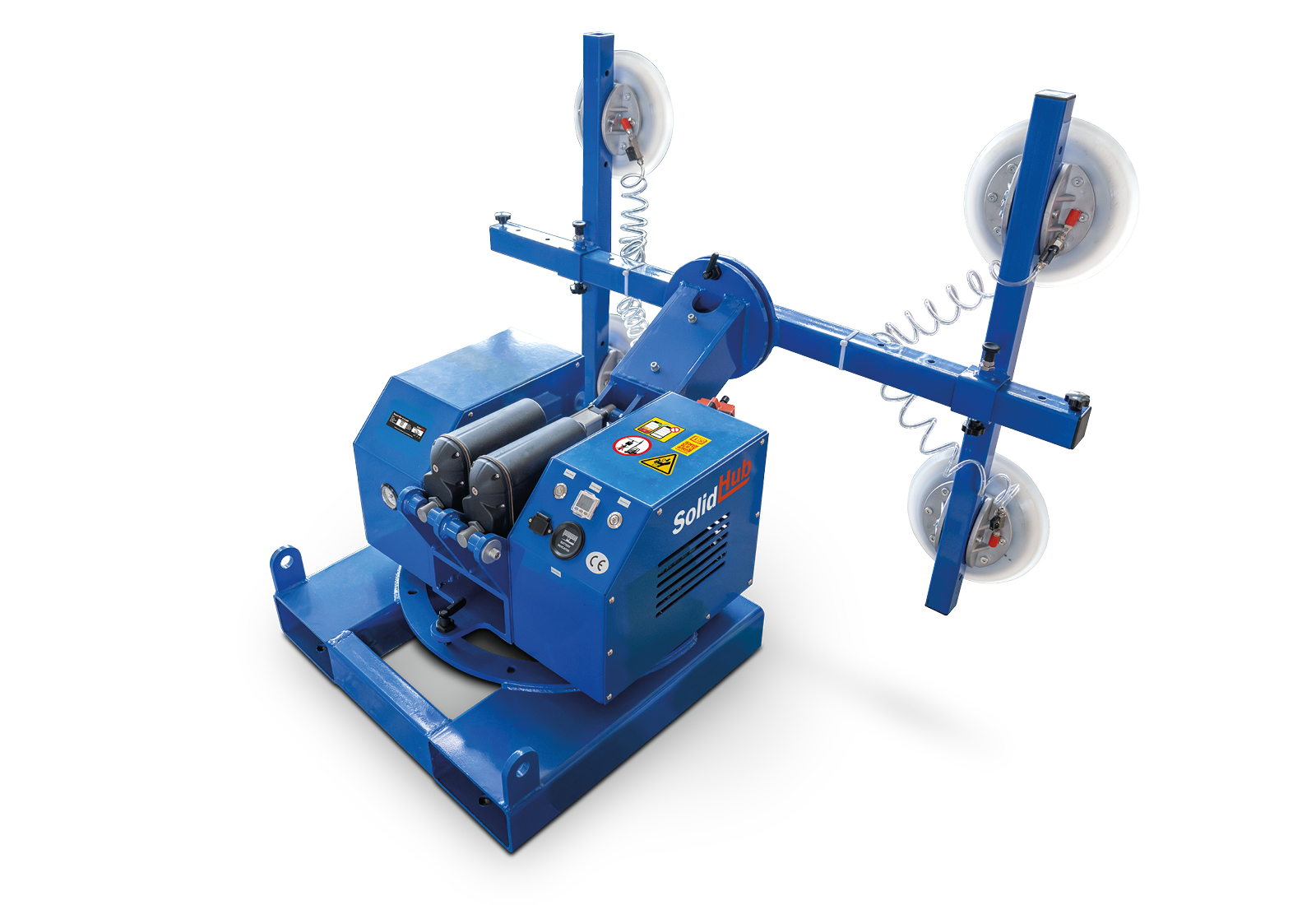

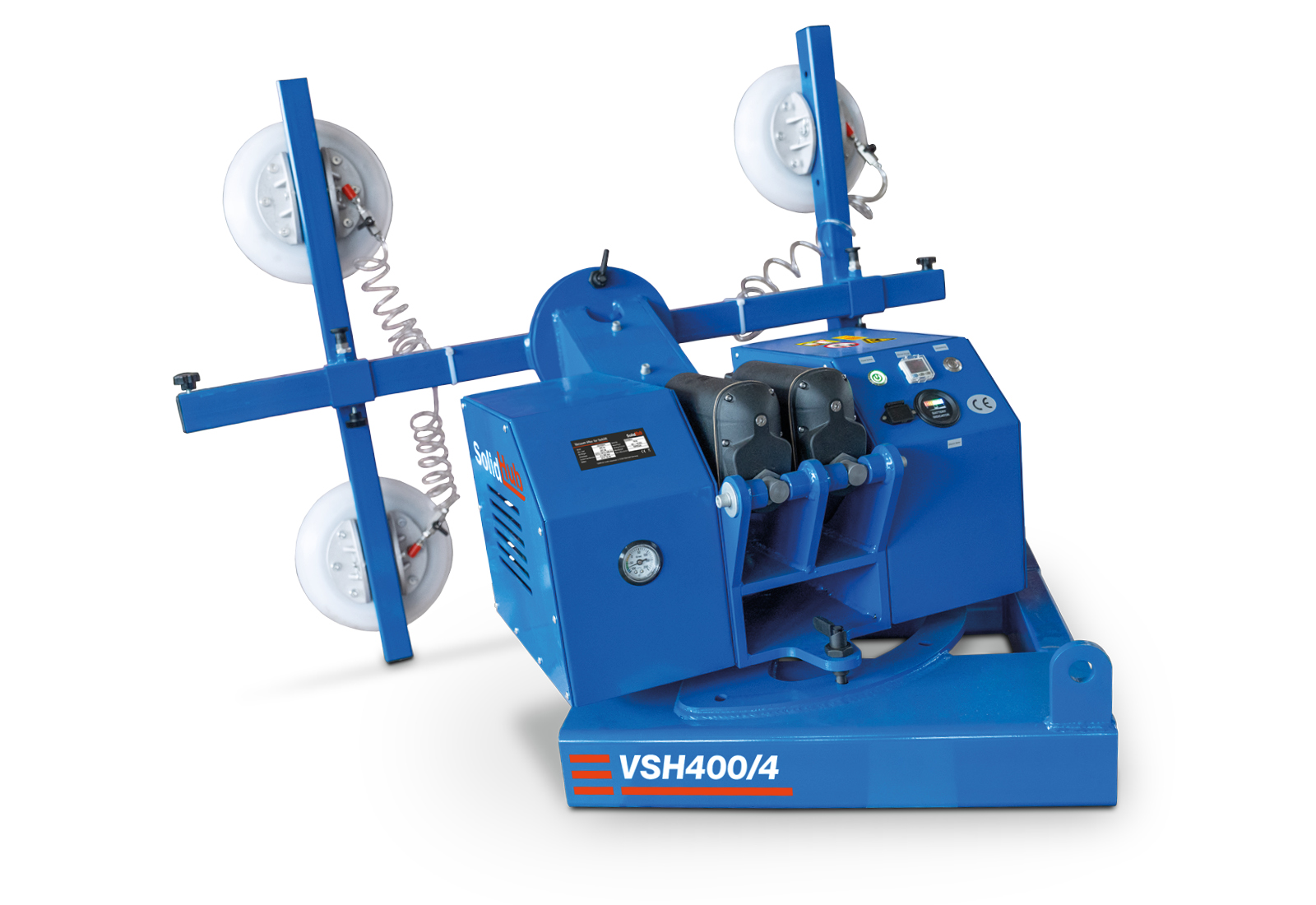

Un manomètre facile à lire informe à tout moment de la dépression actuelle et permet de contrôler en continu le vide pendant toute l'opération de travail.

Un indicateur intégré du niveau de charge de la batterie affiche également l'état de charge actuel des accumulateurs. Pour garantir la pleine puissance d'aspiration, il convient de vérifier le niveau de charge avant chaque utilisation et de recharger complètement l'appareil si nécessaire.

La recharge s'effectue sur une prise 50 Hz / 230 V classique. Aucune infrastructure de recharge spéciale n'est nécessaire. Les accumulateurs au plomb-acide sans entretien garantissent un fonctionnement fiable au quotidien.

Domaines d'utilisation typiques

• Montage de fenêtres : levage et transport sûrs, ainsi que positionnement précis de vitres et d'éléments en verre. Les fonctions d'inclinaison, de pivotement et de rotation facilitent également l'orientation dans les espaces exigus.
• Manutention des matériaux en production : transport de panneaux métalliques, en bois, en plastique et en verre entre le stock, les machines d'usinage et les postes de montage.
• Manutention de panneaux solaires : prise respectueuse des matériaux, transport sûr et orientation précise de panneaux solaires fragiles. La répartition uniforme de la force des ventouses favorise une manipulation délicate.
• Logistique et stockage : préparation de commandes, transfert et chargement de panneaux individuels ainsi que de pièces grand format dans le flux interne des matériaux.
• Transformation du métal, du bois et du plastique : déplacement de pièces lourdes ou grand format, alimentation des machines et transport entre les différentes étapes de production.
• Construction de façades et d'éléments : manutention sûre et positionnement précis de panneaux de façade, d'éléments composites et d'autres composants grand format pendant le montage.

Remarque :

Veuillez noter que l’utilisation de cet accessoire déplace le centre de gravité de la charge de votre chariot élévateur électrique. Pour plus d’informations, consultez le diagramme de charge lourde et le centre de gravité de la charge de votre chariot élévateur électrique.
Cet accessoire n’est pas destiné aux gerbeurs, mais aux chariots élévateurs électriques. Avant l’achat, veuillez vérifier que l’accessoire est compatible avec votre chariot élévateur électrique (section des fourches jusqu’à max. 190 mm x 90 mm).

Avant la mise en service, veuillez vous informer sur les prescriptions nationales en vigueur dans le pays d'utilisation. La mise en service ainsi que la mise à disposition d'un personnel approprié pour l'utilisation relèvent de la responsabilité de l'exploitant.
